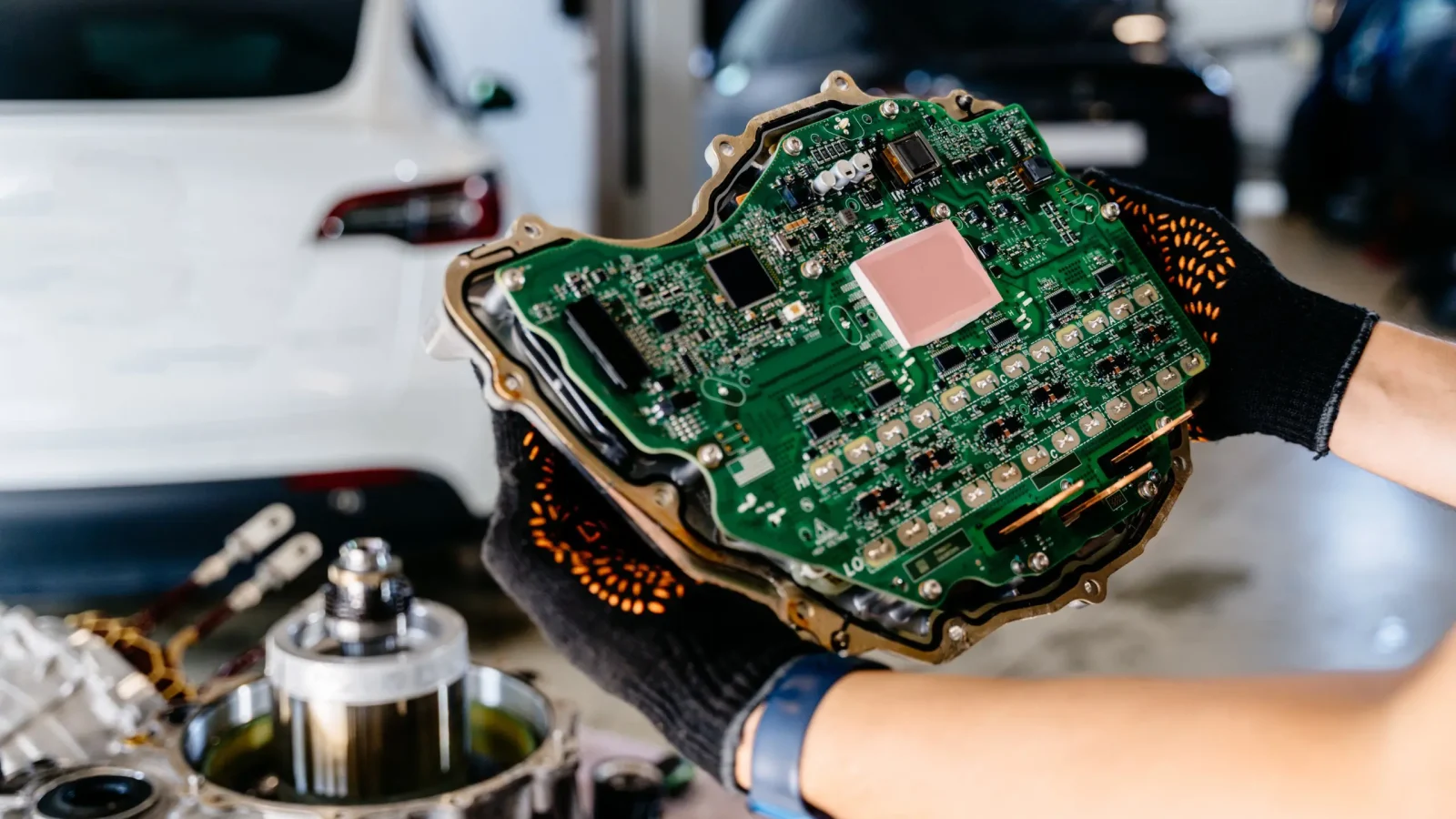

اگر خودروی شما انژکتوری است، یکی از مهم ترین قطعات آن ای سی یو (ECU) یا کامپیوتر خودرو است. این قطعه به عنوان مغز متفکر خودرو، اطلاعات دریافتی از سنسورهای مختلف را پردازش کرده و دستورات لازم را برای عملکرد صحیح موتور و سایر سیستم های الکترونیکی صادر می کند.
در خودروهای مدرن، ECU تنها وظیفه روشن کردن موتور را ندارد؛ بلکه مصرف سوخت، زمان جرقه زنی، میزان آلایندگی، عملکرد فن رادیاتور، سیستم ترمز ABS، گیربکس اتوماتیک، دریچه گاز برقی، ایموبلایزر و بسیاری از بخش های دیگر را نیز کنترل می کند.
در ادامه به طور کامل بررسی میکنیم که ECU یا کامپیوتر ماشین چیست، چگونه کار میکند، چه وظایفی دارد، از چه اجزایی تشکیل شده و علائم خرابی آن چیست. همراه خودرو مدیا باشید.

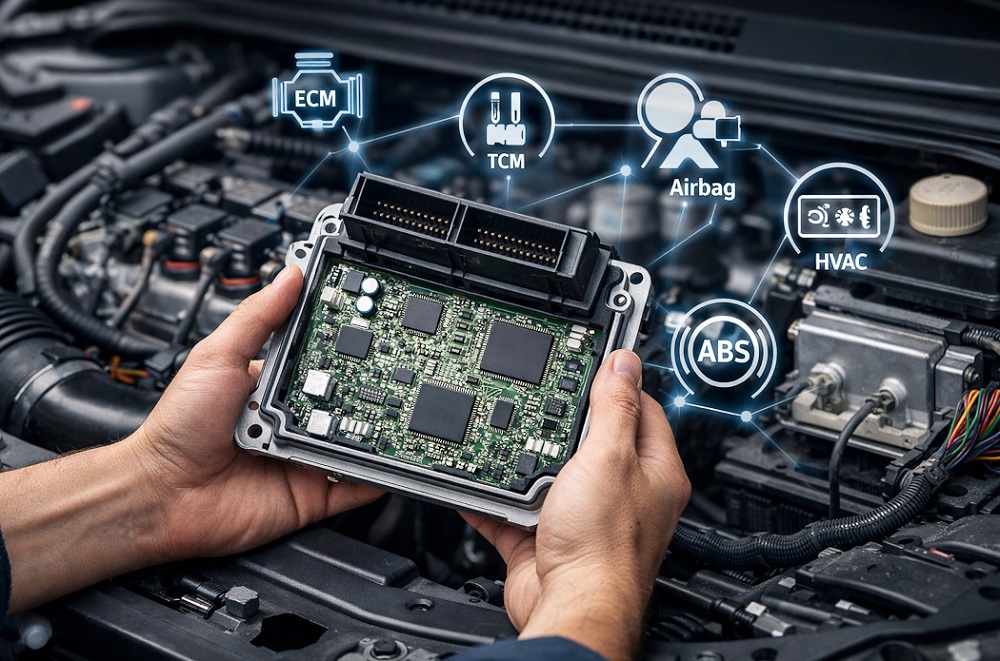

کار ای سی یو ماشین چیست؟
ECU مخفف عبارت Electronic Control Unit به معنی واحد کنترل الکترونیکی است. در برخی منابع نیز از آن با عنوان Engine Control Unit یا Engine Control Module (ECM) یاد میشود.
ای سی یو یک رایانه کوچک و بسیار قدرتمند است که در خودرو نصب شده و وظیفه کنترل عملکرد موتور و بسیاری از سیستم های الکترونیکی خودرو را برعهده دارد.
این قطعه به طور مداوم اطلاعات را از سنسورهای مختلف دریافت می کند، آن ها را پردازش کرده و سپس فرمان مناسب را به عملگرهایی مانند:
- انژکتورها
- کویل ها
- دریچه گاز برقی
- فن رادیاتور
- پمپ بنزین
- سیستم جرقه زنی
- شیرهای برقی
ارسال میکند.
به همین دلیل ECU را مغز خودرو می نامند.
ECU چگونه کار می کند؟
عملکرد کامپیوتر خودرو را میتوان در سه مرحله خلاصه کرد.
دریافت اطلاعات
ابتدا ECU اطلاعات را از سنسورهای مختلف دریافت میکند.
مانند:
- سنسور اکسیژن
- سنسور دمای آب
- سنسور دمای هوا
- سنسور دریچه گاز
- سنسور دور موتور
- سنسور میل لنگ
- سنسور میل سوپاپ
- سنسور ناک
- سنسور فشار منیفولد (MAP)
- سنسور جریان هوای ورودی (MAF)
پردازش اطلاعات
اطلاعات وارد پردازنده ECU شده و براساس نرمافزار داخلی، نقشه های موتور و جداول برنامه ریزی شده تحلیل می شوند.
در این مرحله ECU بهترین تصمیم را برای شرایط فعلی موتور اتخاذ میکند.
اجرای دستورات
در پایان، ECU فرمان لازم را به قطعات مختلف ارسال میکند.
برای مثال:
- افزایش یا کاهش پاشش سوخت
- تغییر زمان جرقه شمع
- روشن شدن فن رادیاتور
- تنظیم دور آرام موتور
- باز یا بسته شدن دریچه گاز
- کنترل عملکرد سیستمهای ایمنی
تمام این فرآیند تنها در چند هزارم ثانیه انجام میشود.
وظیفه ecu چیست؟
کامپیوتر خودرو وظایف بسیار گستردهای دارد که مهمترین آنها عبارتاند از:
کنترل پاشش سوخت
اصلیترین وظیفه ECU تعیین مقدار دقیق سوخت موردنیاز موتور است.
با دریافت اطلاعات از سنسورهای مختلف، مقدار پاشش انژکتورها به صورت لحظهای تنظیم میشود.
تنظیم زمان جرقه
ECU زمان دقیق جرقهزدن شمعها را کنترل میکند تا احتراق در بهترین لحظه انجام شود.
این موضوع تاثیر مستقیمی بر:
- قدرت موتور
- مصرف سوخت
- آلایندگی
- شتاب خودرو
دارد.
مدیریت نسبت هوا و سوخت
با استفاده از اطلاعات سنسور اکسیژن، MAP و MAF، نسبت مناسب هوا و سوخت تنظیم میشود تا موتور با بیشترین راندمان کار کند.
کنترل دور آرام موتور
ایسیو دور موتور را هنگام توقف خودرو کنترل میکند تا موتور خاموش نشود.
کنترل فن رادیاتور
با بررسی دمای آب موتور، ECU زمان روشن و خاموش شدن فن را مشخص میکند.
کنترل آلایندگی
یکی از مهم ترین وظایف ECU کاهش آلایندگی خودرو است.
با تنظیم دقیق احتراق، میزان گازهای خروجی کاهش پیدا میکند.
ساسات خودکار
در خودروهای انژکتوری دیگر خبری از ساسات دستی نیست.
ECU هنگام سرد بودن موتور، دور موتور را افزایش داده تا خودرو راحت تر روشن شود.
کنترل مصرف سوخت
با مدیریت دقیق زمان جرقه و مقدار سوخت، مصرف بنزین کاهش پیدا میکند.
کنترل عملکرد موتور
موارد زیر نیز توسط ECU مدیریت میشوند:
- دور موتور
- شتاب
- توان خروجی
- دریچه گاز
- سیستم زمان بندی متغیر سوپاپ ها (VVT)
ارتباط با سایر سیستم ها
در خودروهای جدید ECU با ماژولهای مختلف در ارتباط است؛ مانند:
- ABS
- ESP
- گیربکس اتوماتیک
- ایموبلایزر
- ایربگ
- BCM
- PCM
- TCM
عیب یابی خودرو
در صورت خرابی هر سنسور یا قطعه، ECU کد خطا ثبت کرده و چراغ چک موتور را روشن میکند.
اجزای اصلی ECU
ایسیو از قطعات الکترونیکی مختلفی تشکیل شده است.
مهمترین اجزا عبارتاند از:
پردازنده (CPU یا MCU)
قلب ECU محسوب میشود و تمامی محاسبات را انجام میدهد.
حافظه RAM
برای نگهداری اطلاعات موقت هنگام کار موتور استفاده میشود.
حافظه فلش (Flash)
برنامه اصلی ECU روی این حافظه ذخیره میشود.
حافظه EEPROM
برای ذخیره کدهای خطا، اطلاعات کالیبراسیون و تنظیمات خودرو استفاده میشود.
مبدل ADC
سیگنالهای آنالوگ سنسورها را به اطلاعات دیجیتال تبدیل میکند.
مبدل DAC
فرمانهای دیجیتال ECU را به سیگنال مناسب برای عملگرها تبدیل میکند.
چیپ های ارتباطی
وظیفه برقراری ارتباط از طریق شبکه CAN و سایر پروتکل های ارتباطی خودرو را بر عهده دارند.
سنسورهای متصل به ECU
کامپیوتر خودرو اطلاعات خود را از سنسورهای مختلف دریافت می کند.
از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- سنسور اکسیژن
- سنسور دمای آب
- سنسور دمای هوا
- سنسور فشار منیفولد (MAP)
- سنسور جریان هوای ورودی (MAF)
- سنسور دریچه گاز (TPS)
- سنسور دور موتور
- سنسور میل لنگ
- سنسور میل سوپاپ
- سنسور ناک
- سنسور فشار روغن

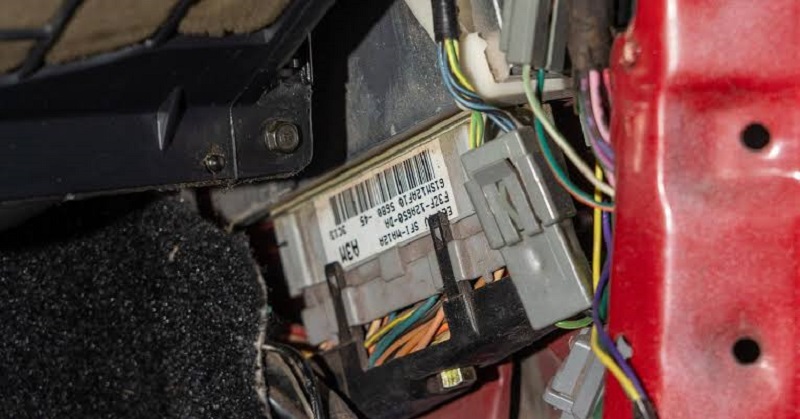

ای سی یو ماشین کجاست؟
محل نصب ECU در خودروها یکسان نیست.
معمولا در یکی از محلهای زیر قرار میگیرد:
- داخل محفظه موتور
- کنار گلگیر
- پشت باتری
- زیر داشبورد
- پشت جعبه داشبورد
علائم خرابی ecu خودرو
خرابی کامپیوتر خودرو می تواند مشکلات متعددی ایجاد کند.
مهم ترین نشانه ها عبارتاند از:
- روشن شدن چراغ چک موتور
- سخت روشن شدن خودرو
- روشن نشدن موتور
- خاموش شدن ناگهانی خودرو
- کاهش شتاب
- افزایش مصرف سوخت
- ریپ زدن موتور
- بد کار کردن موتور
- احتراق ناقص
- روشن نشدن فن رادیاتور
- خطاهای متعدد در دستگاه دیاگ
دلایل خرابی ECU
از رایجترین عوامل خرابی ECU میتوان به موارد زیر اشاره کرد:
- نفوذ آب و رطوبت
- نوسان برق خودرو
- خرابی باتری
- خرابی دینام
- اتصال کوتاه سیمکشی
- خرابی سنسورها
- دستکاری غیراصولی سیمکشی
- ریمپ غیراستاندارد
- جدا کردن باتری هنگام روشن بودن خودرو
- لمس پایه های ECU با الکتریسیته ساکن
چگونه از خرابی ECU جلوگیری کنیم؟
برای افزایش طول عمر کامپیوتر خودرو بهتر است:
- سلامت باتری و دینام را بهطور منظم بررسی کنید.
- از شست و شوی غیراصولی موتور خودداری کنید.
- سیم کشی خودرو را به صورت دوره ای بازبینی کنید.
- در زمان روشن بودن خودرو باتری را جدا نکنید.
- از ریمپ و برنامهریزی ECU فقط توسط افراد متخصص استفاده کنید.
- در صورت روشن شدن چراغ چک، هرچه سریعتر خودرو را با دستگاه دیاگ بررسی کنید.
مزایای استفاده از ECU
استفاده از ECU در خودروهای امروزی مزایای فراوانی دارد:
- کاهش مصرف سوخت
- افزایش قدرت موتور
- کاهش آلایندگی
- عملکرد نرمتر موتور
- روشن شدن راحتتر خودرو در هوای سرد
- کنترل دقیق زمان جرقه
- تنظیم خودکار موتور در شرایط آب و هوایی مختلف
- عیب یابی سریع از طریق دیاگ
- افزایش ایمنی با کنترل سیستمهایی مانند ABS، ESP و ایربگ
- پشتیبانی از سیستم ضدسرقت ایموبلایزر
تفاوت خودروهای کاربراتوری و انژکتوری از نظر ECU
در خودروهای کاربراتوری تنظیم سوخت و هوا بهصورت مکانیکی انجام میشد و دقت کمتری داشت. اما در خودروهای انژکتوری، ECU با دریافت اطلاعات از سنسورهای مختلف، مقدار سوخت و زمان جرقه را بهصورت لحظهای تنظیم می کند.
نتیجه این فناوری، مصرف سوخت کمتر، شتاب بهتر، آلایندگی پایین تر و عملکرد دقیق تر موتور است.
جمعبندی
ای سی یو (ECU) مهمترین واحد کنترل الکترونیکی خودرو و در واقع مغز متفکر آن است. این قطعه با دریافت اطلاعات از ده ها سنسور، عملکرد موتور، سیستم سوخت رسانی، جرقهزنی، کنترل آلایندگی، فن رادیاتور، دریچه گاز، گیربکس و بسیاری از سامانه های دیگر را مدیریت میکند. خرابی ECU میتواند باعث روشن شدن چراغ چک، افزایش مصرف سوخت، کاهش توان موتور یا حتی روشن نشدن خودرو شود. بنابراین، سرویس دوره ای سیستم برق، سلامت باتری و دینام و عیب یابی به موقع با دستگاه دیاگ، نقش مهمی در افزایش طول عمر ECU و عملکرد صحیح خودرو دارند.
